Ce este un terminal DIN?

Carcasele electrice, panourile de control și sistemele de automatizare industrială se bazează pe o componentă fundamentală pentru a organiza și distribui energia în siguranță și eficient -Bloc de borne șină DIN. Indiferent dacă proiectați un nou dulap de control sau modernizați o instalație existentă, înțelegerea ce este un terminal din șină DIN, cum funcționează și de ce este important poate avea un impact semnificativ asupra fiabilității, siguranței și costurilor de întreținere pe termen lung ale sistemului dumneavoastră. Acest articol oferă o privire amănunțită, fundamentată tehnic, asupra uneia dintre cele mai esențiale componente ale ingineriei electrice moderne.

LaYueqing TAER Electric Co., Ltd., echipa noastră a petrecut ani de zile proiectând și producând soluții de înaltă performanță pentru blocuri de terminale din șină DIN pentru clienții din industria de producție, energie, automatizare a clădirilor și transporturi din întreaga lume. În acest ghid, acoperim totul, de la definițiile de bază și parametrii produsului până la cele mai bune practici de instalare și criteriile de selecție - oferindu-vă cunoștințele necesare pentru a lua decizii încrezătoare și informate pentru următorul dvs. proiect.

Ce este un terminal DIN și cum funcționează?

Un terminal din șină DIN este un conector electric modular, izolat, proiectat pentru a fi montat pe o șină metalică standardizată - denumită în mod obișnuit șină DIN (șină DIN) - în interiorul carcasei electrice și panourilor de control. Acesta servește ca punct central de joncțiune unde conductoarele electrice sunt conectate, organizate și distribuite în întreaga instalație. În loc să se bazeze pe conexiuni de cabluri libere sau scheme de cablare personalizate complexe, blocul de borne din șină DIN oferă o metodă curată, repetabilă și conformă cu codul de gestionare a circuitelor electrice.

Principiul fundamental de funcționare este simplu. Fiecare bloc terminal găzduiește un element metalic conductor - de obicei realizat din aliaj de cupru sau alamă placată cu cositor - închis într-o carcasă izolatoare ignifugă. Firele sunt introduse în porturile terminalului și securizate prin mecanisme de prindere. Suportul metalic se fixează sau alunecă pe șina DIN, blocând ferm blocul în poziție. Mai multe blocuri terminale pot fi aliniate una lângă alta de-a lungul șinei, creând un canal de cablare structurat care este ușor de inspectat, testat și modificat.

Componentele funcționale cheie ale unui standardBloc de borne șină DINinclude:

• Carcasa izolatoare:Fabricat de obicei din PA66 (poliamidă) sau policarbonat, oferind rezistență dielectrică ridicată și rezistență la flacără conform standardelor UL 94 V-0 sau V-2.
• Bară curentă/Element conductor:O bară de cupru sau alamă acoperită cu nichel sau cositor pentru a rezista la coroziune și pentru a asigura o conductivitate stabilă în timp.
• Mecanism de prindere:Disponibil în modele de clemă cu șurub, clemă cu arc, push-in sau IDC (contact cu deplasarea izolației), fiecare oferind avantaje distincte în ceea ce privește viteza cablajului, rezistența la vibrații și accesibilitatea la întreținere.
• Picior de montare / Clip pentru șină:Secțiunea inferioară a carcasei care se blochează pe șina DIN. Cele mai multe terminale moderne acceptă atât profilele EN 50022 de 35 mm, cât și EN 50035 G-rail.
• Port pentru accesorii:Fante sau caneluri pe partea laterală sau superioară a carcasei pentru a accepta suporturi de capăt, jumperi, plăci despărțitoare și etichete de marcare.

Natura modulară a terminalului din șină DIN înseamnă că fiecare bloc poate fi înlocuit sau reconfigurat individual fără a perturba conexiunile adiacente - un avantaj critic pentru echipele de întreținere care lucrează cu programe de producție stricte. Inginerii noștri de laCHTARam proiectat special gama noastră de produse pentru blocuri de borne din șină DIN cu porturi de testare fără scule și carcase codate pe culori pentru a reduce și mai mult timpul de service pe teren.

Care sunt tipurile de bază ale blocurilor terminale din șină DIN?

Nu toate blocurile terminale din șină DIN sunt la fel. Configurații diferite de circuit, cerințe de siguranță și constrângeri de spațiu necesită design diferite de terminale. Înțelegerea principalelor categorii permite inginerilor și profesioniștilor în achiziții să specifice exact produsul potrivit pentru aplicația lor.

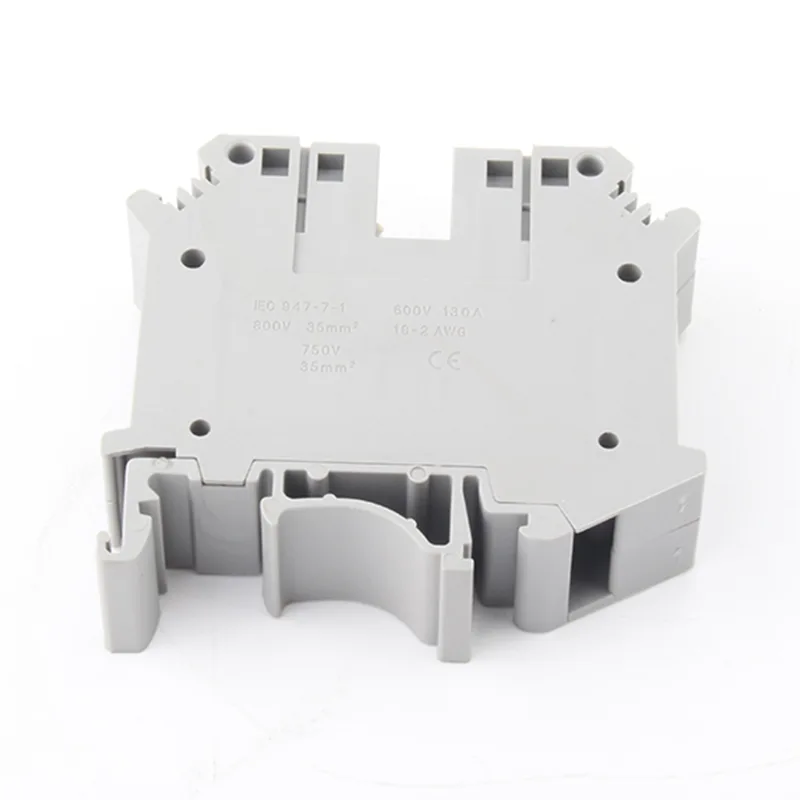

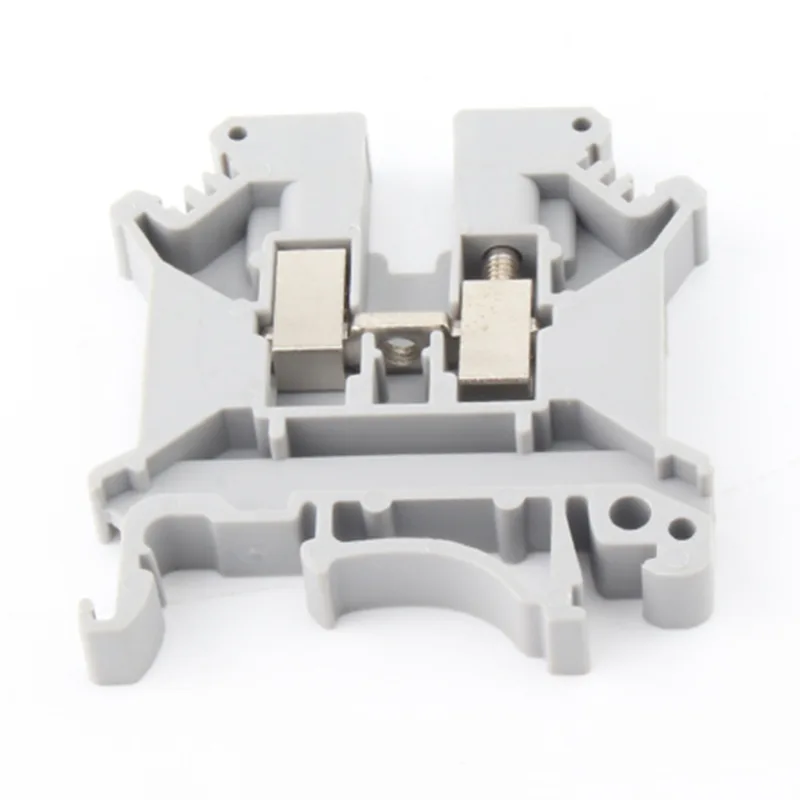

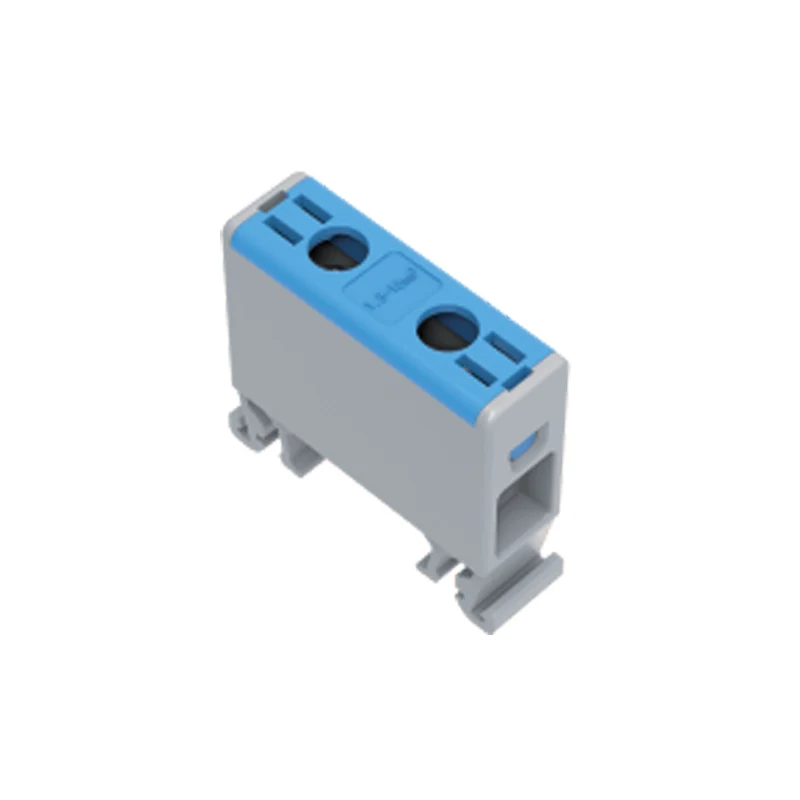

Blocuri terminale de trecere

Cel mai obișnuit tip, utilizat pentru conexiuni simple conductor-la-conductor. Curentul trece direct prin bara internă de la o intrare a firului la cealaltă. Potrivit pentru distribuția generală a puterii și circuitele de semnal.

Blocuri terminale de împământare/pământ

Proiectat special pentru a stabili o cale de împământare fiabilă. Elementul metalic intern este în contact direct cu șina DIN, care este ea însăși împământat. Acestea au coduri de culoare galben-verde conform standardelor IEC 60445.

Blocuri de borne fuzionate

Încorporați un suport de siguranță miniatural în corpul terminalului, oferind protecție la supracurent la nivelul ramificației circuitului. Înlocuirea siguranței este posibilă fără a deconecta firele, simplificând semnificativ întreținerea.

Deconectarea/Izolarea blocurilor terminale

Dispune de un mecanism de deconectare a lamei de cuțit încorporat care permite deschiderea circuitului fără a îndepărta firele. Esențial în aplicațiile de testare, măsurare și interblocare de siguranță.

Blocuri terminale cu mai multe niveluri

Stivuiți două sau trei niveluri de circuit vertical într-o singură amprentă a carcasei. Fabrica noastră furnizează variante cu etaj și trei etaje care reduc cerințele privind lățimea panoului cu până la 60% în comparație cu rândurile echivalente cu un singur nivel.

Blocuri de borne pentru senzori/actuatori

Proiectat pentru cablarea senzorilor de 24 V CC în sistemele de automatizare. Includeți indicatoare LED integrate, protecție cu diode și intrări multiconductoare pentru a simplifica conexiunile dispozitivelor de câmp.

Ce parametri de produs definesc un bloc terminal de înaltă calitate pentru șină DIN?

Selectarea unui bloc terminal pe șină DIN numai pe baza prețului este o greșeală care duce la defecțiuni, cereri de garanție și timpi de nefuncționare costisitoare. Selecția corectă începe cu o înțelegere clară a parametrilor tehnici care definesc performanța, siguranța și longevitatea. LaCHTAR, produsele noastre pentru blocuri de borne din șină DIN sunt evaluate și testate în funcție de următorii parametri critici:

Parametrii electrici

• Tensiune nominală:Tensiunea maximă de funcționare continuă pe care terminalul o poate gestiona în siguranță. Gama noastră standard acoperă variante de 250 V, 400 V, 600 V, 800 V și 1000 V AC/DC.
• Curent nominal:Capacitatea maximă de curent continuu. Linia noastră de produse se întinde de la terminale de 6A (nivel de semnal) până la 125A (distribuție de energie grea).
• Rezistenta dielectrica:Testat la 2x tensiune nominală + 1000V timp de 1 minut conform IEC 60947-7-1. Acest lucru confirmă că izolația nu se va deteriora în condiții de supratensiune.
• Rezistenta de contact:Măsurat în miliohmi. Rezistența de contact mai mică înseamnă o generare mai mică de căldură și o eficiență energetică îmbunătățită. Terminalele noastre sunt testate pentru a menține rezistența de contact sub 5mO pe toată durata de viață.
• Evaluare de rezistență la scurtcircuit:Curentul de defect maxim pe care terminalul îl poate supraviețui fără defecțiuni structurale. Critic pentru panourile protejate de întreruptoare automate din amonte.

Parametri mecanici

• Interval de intrare fir:Secțiunea transversală minimă și maximă a conductorului pe care o poate accepta terminalul, exprimată în mm2 sau AWG. Gama noastră găzduiește sârmă plină sau plină de la 0,5 mm2 până la 95 mm2.
• Cuplu de strângere (tip șurub):Cuplul de strângere specificat în Nm. Supra-cuplul sau sub-cuplul sunt ambele moduri de defecțiune. Fișele noastre de date specifică valori exacte pentru fiecare dimensiune de produs.
• Material carcasa:PA66 GF30 (poliamida armata cu fibra de sticla) pentru terminale standard; policarbonat disponibil pentru panouri de inspecție cu transparență ridicată.
• Evaluare de inflamabilitate:UL 94 V-0 ca standard în gama noastră de blocuri de borne din șină DIN, ceea ce înseamnă auto-stingere în 10 secunde de la îndepărtarea flăcării.
• Interval de temperatură de funcționare:Intervalul standard este de la -40 grade C până la +120 grade C, potrivit atât pentru dulapuri exterioare, cât și pentru medii industriale cu mediu ambiental ridicat.
• Grad de protectie:Blocurile terminale în sine sunt de obicei clasificate IP20; carcasa oferă ratingul IP extern.

Tabel complet de referință pentru parametrii produsului

De ce este blocul terminal pentru șină DIN standardul industrial pentru cablarea panourilor?

Inginerii și constructorii de panouri din întreaga lume s-au orientat către blocul de borne din șină DIN ca metodă de cablare preferată din motive foarte practice. Înțelegerea acestor motive ajută la justificarea investiției în terminale de calitate și explică de ce alternativele substandard creează riscuri pe termen lung.

Numai beneficiul standardizării este semnificativ. Profilul șinei DIN este definit de standardele internaționale (EN 50022, EN 50023, EN 50035), ceea ce înseamnă că blocurile terminale din fabrica noastră laYueqing TAER Electric Co., Ltd.sunt interschimbabile fizic cu accesoriile standard de pe piață. Acest lucru protejează clienții de dependența de o singură sursă și simplifică construirea de panouri globale acolo unde este necesară aprovizionarea locală.

Dincolo de standardizare, blocul terminal din șină DIN oferă avantaje măsurabile în fiecare fază a ciclului de viață a unui proiect:

• Faza de proiectare:Designul modular permite inginerilor să calculeze exact capacitatea curentă și cerințele de spațiu fără configurații personalizate complexe. Simbolurile CAD standard și modelele 3D accelerează proiectarea aspectului panoului.
• Faza de fabricatie:Montarea prin fixare este semnificativ mai rapidă decât benzile terminale montate cu șuruburi. Variantele cu cleme cu arc permit introducerea firului cu o singură mână fără unelte, reducând timpul de asamblare a panoului cu 30% până la 50% în testele noastre din fabrică.
• Faza de testare:Accesoriile de deconectare și de testare a prizei permit izolarea și testarea individuală a circuitelor fără a perturba conexiunile învecinate, reducând timpul de punere în funcțiune și riscul erorilor de cablare încrucișată.
• Faza de intretinere:Înlocuirea individuală a terminalelor fără recablarea completă a panoului se traduce prin timpi de reparații măsurați în minute și nu în ore. Carcasele cu coduri de culori și marcatoarele imprimate permit tehnicienilor să urmărească circuitele instantaneu.
• Faza de conformitate:Conformitatea IEC 60947-7-1 și UL 508A este pre-certificată la nivel de componente, simplificând auditurile de certificare la nivel de panou pentru clienții finali.

Clienții noștri raportează în mod constant că trecerea la o dispunere a blocului de borne din șină DIN specificată corect reduce defecțiunile de cablare a panoului cu peste 40% și reduce durata medie a apelurilor de întreținere la jumătate. Acestea nu sunt îmbunătățiri marginale – se traduc direct în cereri de garanție reduse, satisfacție mai mare a clienților și costuri totale de proprietate mai scăzute pe o durată de viață de 10 până la 20 de ani.

Cum selectați terminalul DIN potrivit pentru aplicația dvs.?

Selectarea corectă a blocului de borne pentru șină DIN necesită potrivirea parametrilor nominali ai produsului la condițiile reale de funcționare ale circuitului - cu marje de siguranță corespunzătoare aplicate. Un proces sistematic de selecție evită atât supraspecificarea (cost inutil), cât și subspecificarea (risc de siguranță și fiabilitate).

Urmați acești pași ca un cadru de selecție structurat:

1. Definiți tensiunea și curentul circuitului:Începeți cu tensiunea reală de funcționare și curentul continuu maxim al circuitului. Aplicați un factor de reducere de cel puțin 20% pentru temperaturi ambientale de peste 40 de grade C sau pentru rândurile de terminale de înaltă densitate unde are loc acumularea termică.
2. Determinați tipul firului și secțiunea transversală:Confirmați dacă conductorii sunt sârme flexibile solide, cu fire fine sau terminate cu virole. Fiecare tip are cerințe diferite de prindere. Terminalele cu clemă cu arc se ocupă, în general, de firele fine mai bine decât modelele cu clemă cu șurub fără manșoane.
3. Identificați condițiile de mediu:Intervalul de temperatură de funcționare, prezența vibrațiilor (alegeți clema cu arc pentru medii cu vibrații grele), expunerea la substanțe chimice și gradul de poluare, toate influențează selecția materialului carcasei și a plăcilor de contact.
4. Verificați certificările necesare:Piețele din America de Nord necesită terminale listate UL/CSA. Piețele europene necesită marcajul CE. Aplicațiile solare și EV pot necesita certificări suplimentare TUV sau IEC 62196. Gama noastră de produse pentru blocuri terminale din șină DIN include opțiuni complet certificate pentru toate piețele majore.
5. Selectați tehnologia de conectare:Clemă cu șurub pentru flexibilitate și reparabilitate pe teren; clemă cu arc pentru imunitate la viteză și vibrații; push-in pentru cablare automată de mare volum; IDC pentru aplicații cu cablu panglică.
6. Planificați accesoriile:Suporturile de capăt, jumperii, benzile de marcare, plăcile despărțitoare și dopurile de testare trebuie specificate în faza de proiectare pentru a evita întârzierile de aprovizionare în timpul construcției panoului.

Comparația tehnologiei de conectare

Echipa noastră tehnică laYueqing TAER Electric Co., Ltd.este disponibil pentru a revizui schemele panoului dvs. și pentru a recomanda specificația optimă a blocului terminal pentru șină DIN pentru aplicația dvs. Oferim consultanță tehnică gratuită înainte de vânzare pentru proiecte calificate.

Cum produce Yueqing TAER Electric Co., Ltd. terminale din șină?

Blocurile terminale din șină DIN de calitate de producție necesită precizie în fiecare etapă - de la selecția materiilor prime până la testarea produsului finit. LaYueqing TAER Electric Co., Ltd., procesul nostru de producție este construit în jurul unor principii stricte de management al calității, certificarea ISO 9001 guvernând fiecare etapă de fabricație.

Fabrica noastră operează linii de producție dedicate pentru fiecare familie de blocuri terminale, susținute de unelte interne și producție de matrițe. Acest lucru oferă echipei noastre de ingineri flexibilitatea de a personaliza dimensiunile carcasei, codurile de culoare și configurațiile de marcare pentru clienții OEM fără constrângeri privind cantitatea minimă de comandă care se aplică de obicei atunci când se aprovizionează de la companii comerciale.

Procesul nostru de control al calității

• Inspecția materialului primit:Toate aliajele de cupru, alamă și materiile prime polimerice sunt testate în loturi la sosire. Puritatea cuprului, rezistența la tracțiune și inflamabilitatea polimerului sunt verificate înainte ca materialele să intre în producție.
• Control dimensional în proces:Sistemele automate de inspecție vizuală verifică dimensiunile carcasei și geometria contactului la fiecare ciclu de turnare prin injecție și ștanțare. Piesele în afara toleranței sunt respinse automat.
• Testarea rezistenței la contact:100% dintre blocurile terminale finite sunt testate pentru rezistența de contact folosind un sistem de măsurare cu patru fire de miliohmi. Unitățile care depășesc pragul de 5mO sunt eliminate din lotul de producție.
• Testarea rezistenței dielectrice:Testarea aleatorie a probelor la tensiunea nominală de 2x + 1000V conform IEC 60947-7-1 este efectuată pe fiecare lot de producție.
• Testarea forței de tragere:Forța de reținere a sârmei este măsurată pe unitățile de probă pentru a confirma performanța mecanismului de prindere în conformitate cu specificațiile.
• Validarea îmbătrânirii termice:Testele de îmbătrânire accelerată la 120 de grade C peste 1000 de ore verifică dacă materialele de carcasă și de contact își păstrează proprietățile pe durata de viață estimată a produsului.

Fabrica noastră livrează produse din blocul de terminale pentru șine Din către clienți din peste 40 de țări. Ambalajul nostru de export este conceput pentru a proteja împotriva daunelor de tranzit și a expunerii la umiditate, cu pachete de desicant incluse în fiecare cutie pentru transporturile de mărfuri maritime. Perioadele de livrare pentru articolele standard din catalog sunt de obicei între 7 și 15 zile lucrătoare de la confirmarea comenzii.

Concluzie

Blocul terminal pentru șină DIN este mult mai mult decât un accesoriu de cablare pasiv. Este o componentă proiectată cu precizie care influențează direct siguranța, fiabilitatea și mentenabilitatea fiecărui panou electric și sistem de control din care face parte. De la blocuri de trecere care manipulează circuite generale de distribuție până la variante cu siguranțe și deconectare care protejează sarcinile critice, fiecare produs din gama noastră laYueqing TAER Electric Co., Ltd.este proiectat și fabricat pentru a oferi performanțe consistente pe parcursul deceniilor de serviciu.

Alegerea terminalului DIN potrivit începe cu o înțelegere clară a parametrilor circuitului, a condițiilor de mediu și a cerințelor de certificare. Continuă cu selectarea unui producător care controlează calitatea de la materia primă până la produsul finit - nu unul care asamblează componente provenite de la furnizori neverificați. Linia noastră de produse Blocuri de borne din șină DIN este susținută de documentație tehnică completă, rapoarte de testare certificate și o echipă de ingineri dedicată, pregătită să vă sprijine proiectul de la specificație până la punere în funcțiune.

Dacă evaluați soluții de terminale din șină DIN pentru un design nou de panou, o actualizare a sistemului sau un produs OEM care necesită continuitate a aprovizionării pe termen lung, echipa noastră de laYueqing TAER Electric Co., Ltd.este gata să asiste. Catalogul nostru de produse acoperă peste 300 de SKU-uri standard, cu configurații personalizate disponibile pentru toate familiile de produse.
